《软想工勘软件系统》可以直接从dwg形式的平面图中读取每个钻孔的孔号、x坐标、y坐标、里程及里程编移，如果钻孔旁边有孔口高程和孔深，也会经过智能识别，并瞬间直接读入本软件的数据表中。

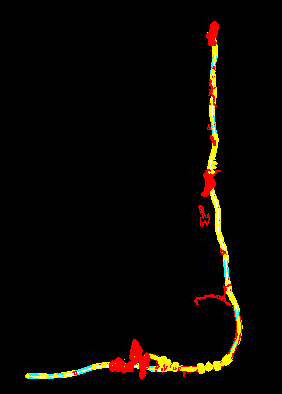

       下面是某公路工程的平面图，沿公路共布了200多个孔。

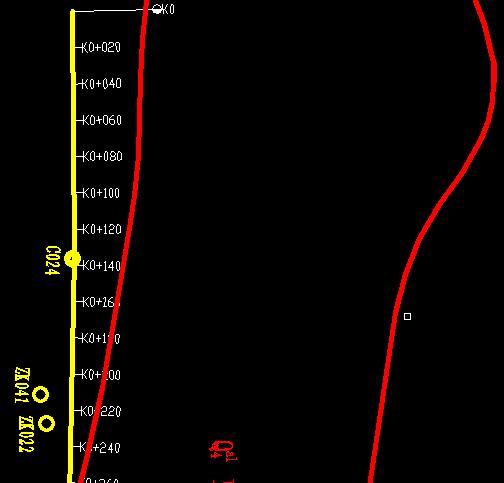

       下面是该平面图上部的局部放大，可见该平面图上只有钻孔符号及孔号，而没有孔口高程和孔深。

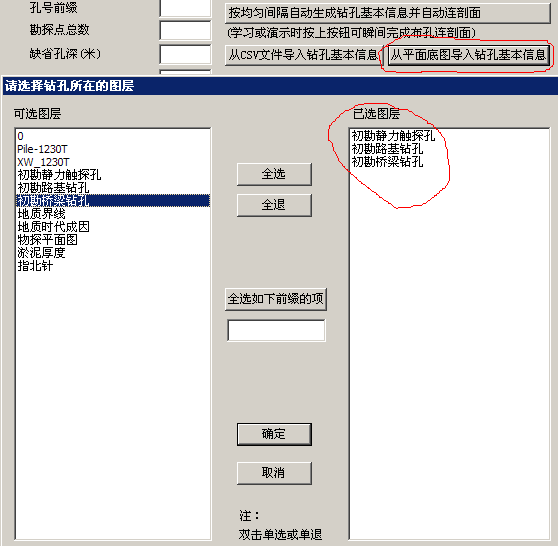

       首先将平面图调入本软件的AutoCAD界面后，点击【索引操作】->【从平面底图导入钻孔基本信息】，在弹出的【请选择钻孔所在的图层】的对话框中通过双击将钻孔所在的图层，将其从左窗口选到右窗口。如下图所示：

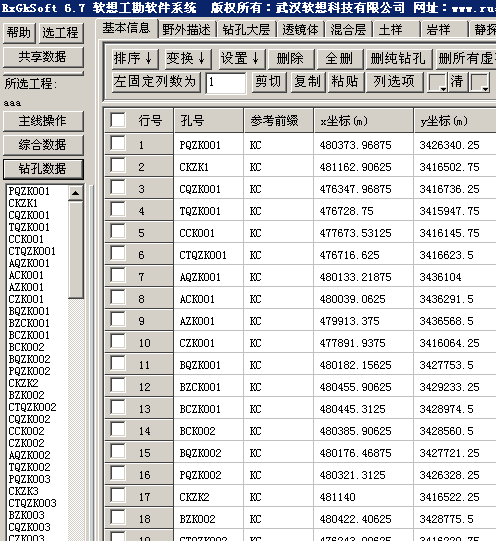

       最后点击上图中的【确定】按钮后，就会将dwg平面图中所有钻孔的钻号、坐标读入到本软件的【单孔数据】->【基本信息】之中，如下图所示：

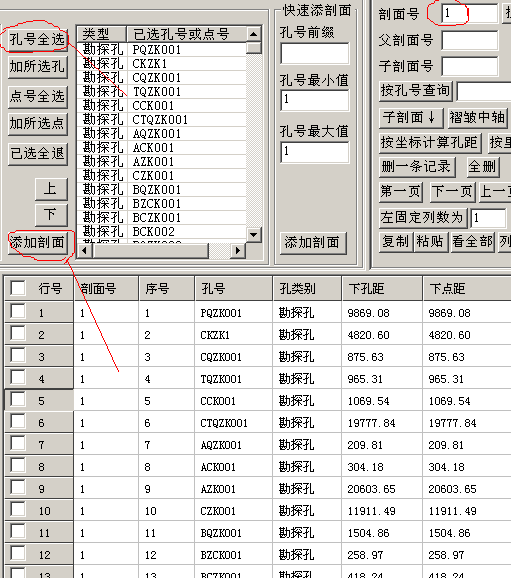

       因为后面读里程及里程偏移时，是按剖面读取的，所以要先将钻孔组合成剖面，这里将所有钻孔组合成一条剖面，具体操作方是：点击【综合数据】->【剖面】->【孔号全选】，剖面号输1，再点一下按钮【添加剖面】，在下面的窗口中就会显示1号剖面的详细数据，该界面局部如下图所示：

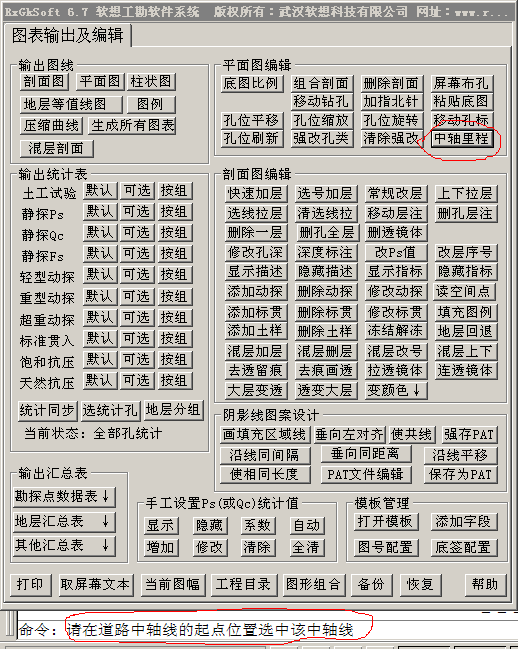

       准备工作现在全部作好了，下面将直接一次性读取每个钻孔沿公路的里程及里程偏移，先点击AutoCAD图表输出界面中的【中轴里程】按钮，在下部命令行上就会显示提示信息【请在道路中轴的起点位置选中该中轴】，如下图所示：

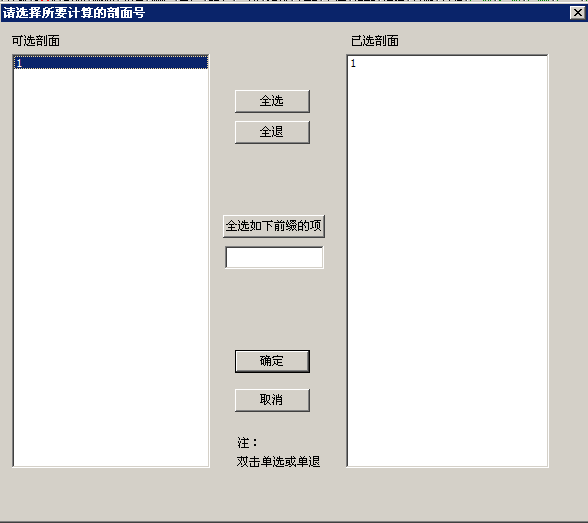

       用鼠标选中中轴的起点位置后，就会弹出如下对话框，在下面的对话框中通过双击将要读取的剖面号全部从左窗口选到右窗口。然后【确定】

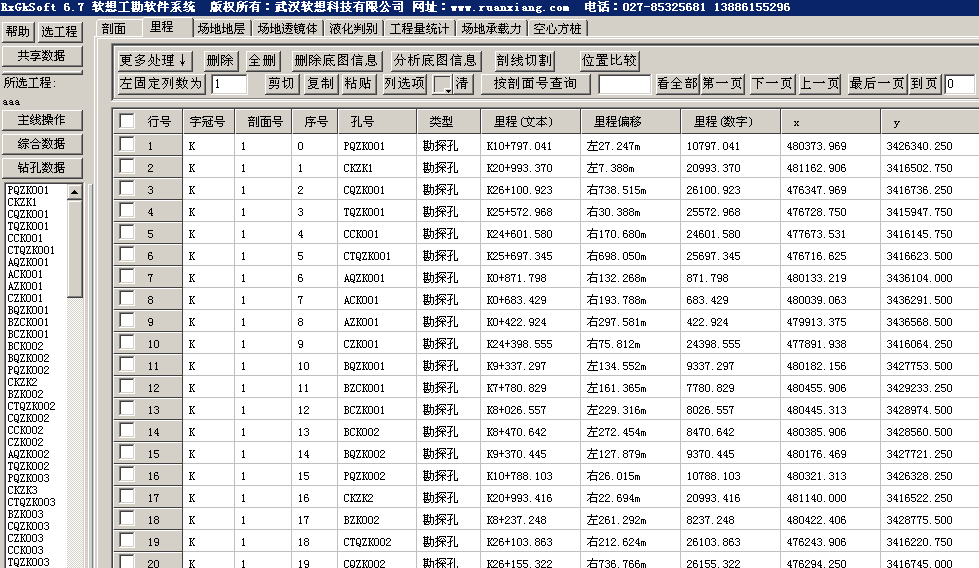

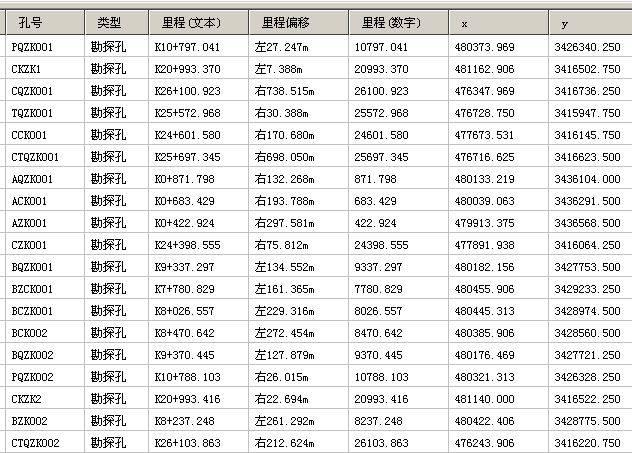

       接着在命令行中还会提示输入里程字冠号、起点数字里程，输完后所有数据瞬间读入完成，并置于【综合数据】->【里程】中，如下图所示：

       下面是上图的局部放大：

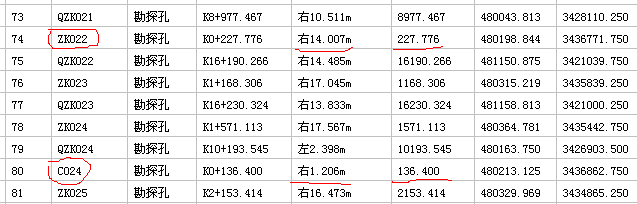

       现在核对一下所读入的数据是否正确，选平面图上部的两个钻孔ZK022及C024进行核对，所读取的这两个孔的上下游数据放大后如下图所示

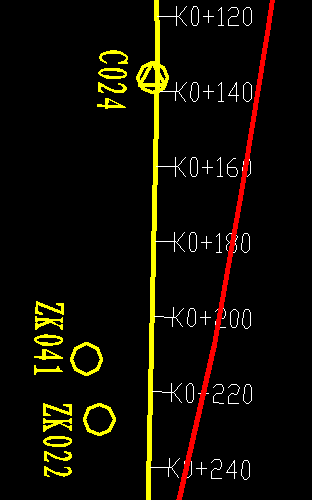

       钻孔ZK022及C024所在位置的平面图如下图所示，不需要测量，仅凭沿公路的里程标识及孔位就可以判断出上述里程及其偏移量数据是准确的，实际所读数据我们经过核对是完全精确的，这些数据一读入，在本软件中剖面图的架子也就自动可以调出，下一步的工作就是从众多的分层方法中选择一种或多种方法进行手工分层或自动分层。

       道路中轴线可以由多段直线、弧线组合而成，不同的段之间必须精确连接，且所有的段都必须位于同一个图层之中，且该图层中不能含有除中轴线之外的其他图素，凡符合这些条件，本软件都可以保证能成功读取,目前已经测试了很多工程，一般技术人员买了本软件后都喜欢将其过去所搞的工程全部读一遍，因为用熟后，其读取速度相当快，并且很容易发现过去工程中存在的相关问题。
