《软想工勘软件系统》中剖面图的图例可以画成局部填充、全填充，可以超出孔底任意深度，在前后两孔的外侧可以延升任意长或完全不画，且在延升的任意位置，其地层线及图例的边界和形状均可以任意控制，任意控制的方法全部是输几个数据或点几下鼠标即可，不需要用AutoCAD的功能手工对图形进行任何编辑。

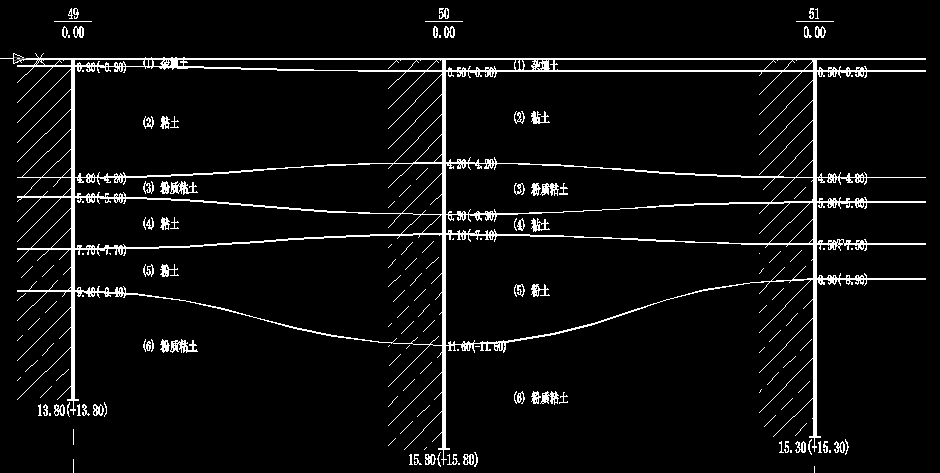

       下图是一条局部填充的剖面图，本文后面主要针对这条剖面图的图例进行各种相关设置和处理。

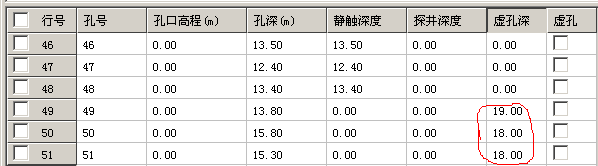

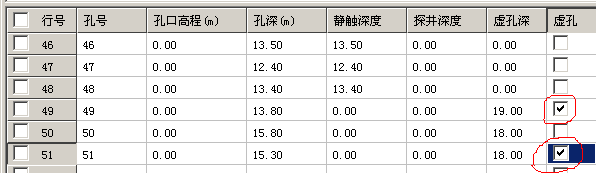

       缺省情况下，所有钻孔的虚孔深都是0，现将49、50、51三个钻孔的虚孔深改成如下图红圈所示，都比其相应的孔深深一点，由于在【虚孔】列上没有打钩，所以这三个孔的属性仍为正常孔，所输入的虚孔深只用于控制孔底图图的深度。

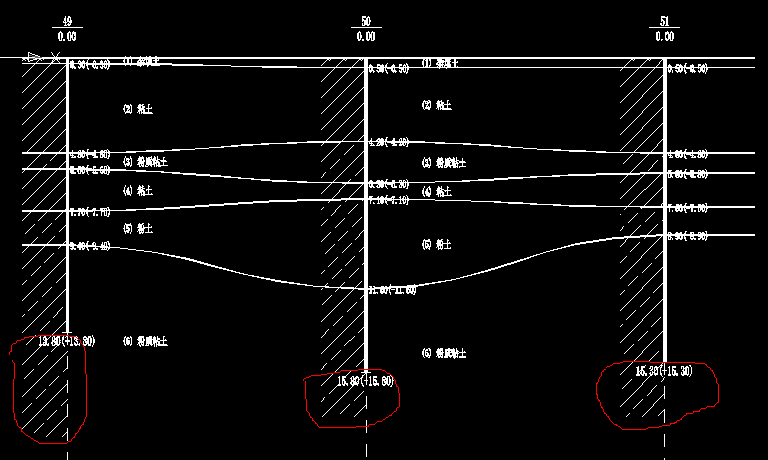

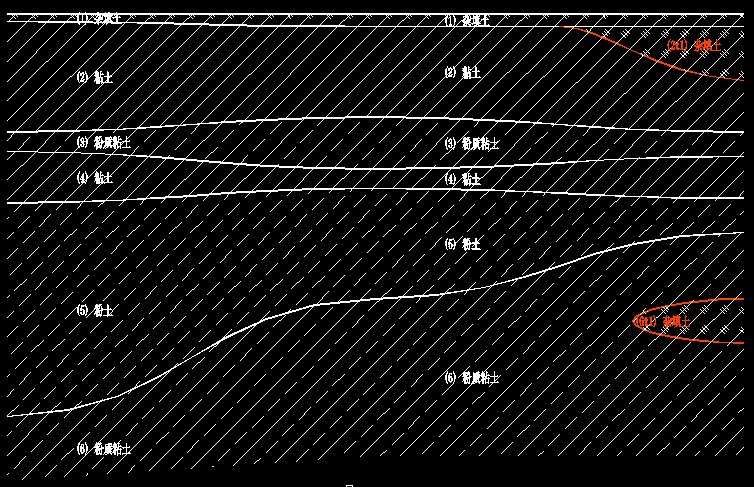

       输入了上述三个虚孔深数据后，再调剖面图，发现图例都超过了孔底，如下图红圈所示：

       下面采取两大步骤将上图的图例变成全填充且去掉前后两孔外侧的地层线及图例阴影线。

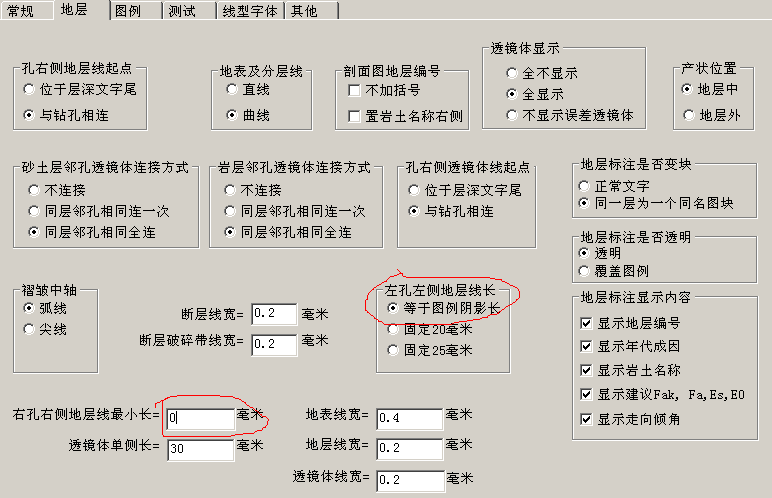

       第一步：在剖面图【其他】选项页中进行如下图中红圈所示的设定。

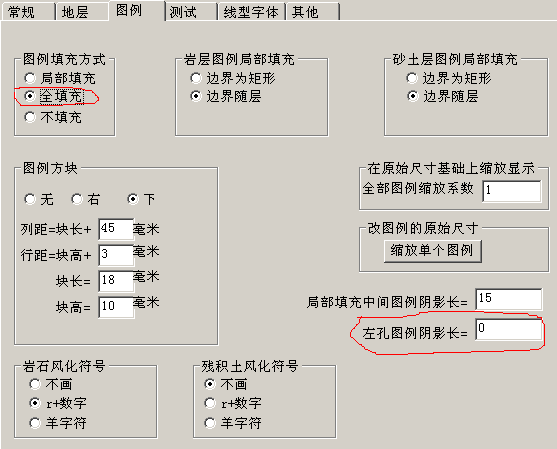

       第二步：在剖面图【图例】选项页中进行如下图中红圈所示的设定：

       经过几上两大设定步骤后，调出的剖面图如下图所示：

       下面再采取两大步骤让上图中前后两孔不显示。

       第一步：在【单孔数据】->【基本信息】中，将49、50两孔设置为虚孔，如下图所示：

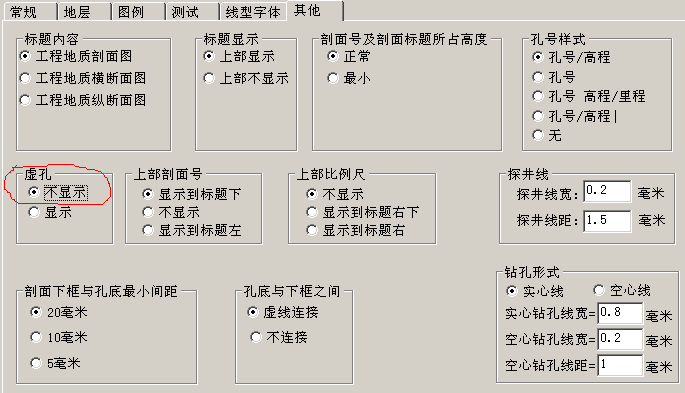

       第二步：在剖面图的【其他】选项页中，设置虚孔不显示，如下图红圈所示：

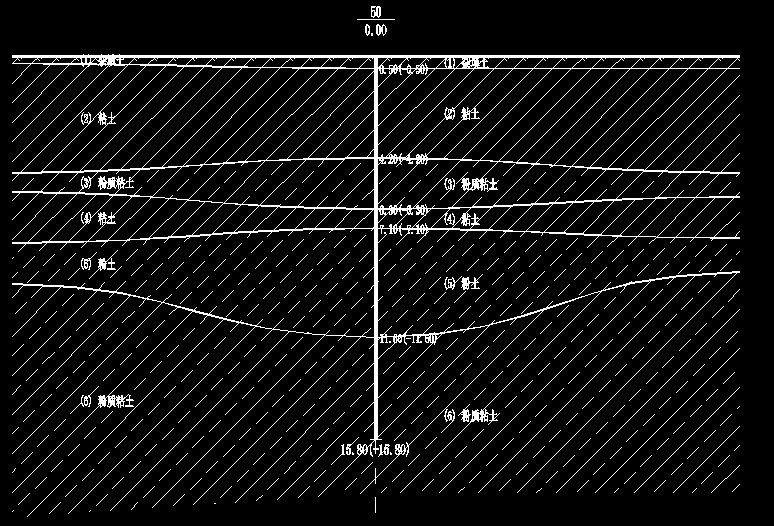

       经过以上两大步骤后，所调出的剖面图如下图所示：

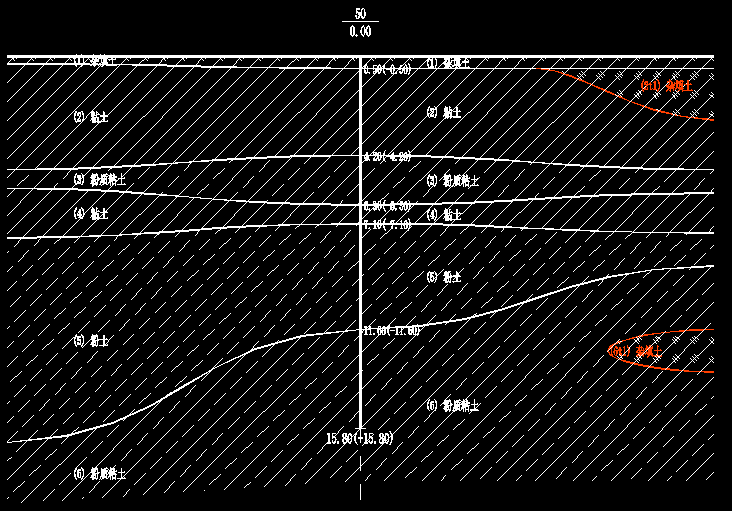

       尽管前后两孔不显示，但仍然是存在的，仍可本软件强大的直接在屏幕上增删改地层的功能，现点击本软件AutoCAD工具栏上的【选加】图标，在剖面图的右端加两个透镜体，再用【上下】图标将剖面图左端最后一根地层线下拉，则剖面图显示如下：

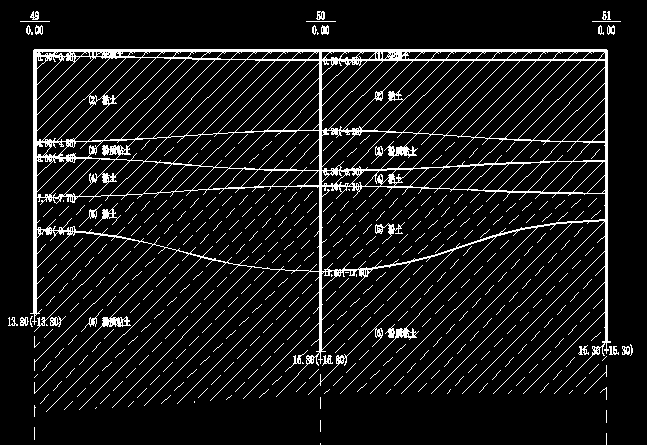

       最后，再将中间的50号孔也设置为虚孔，则该剖面进一步显示如下：
